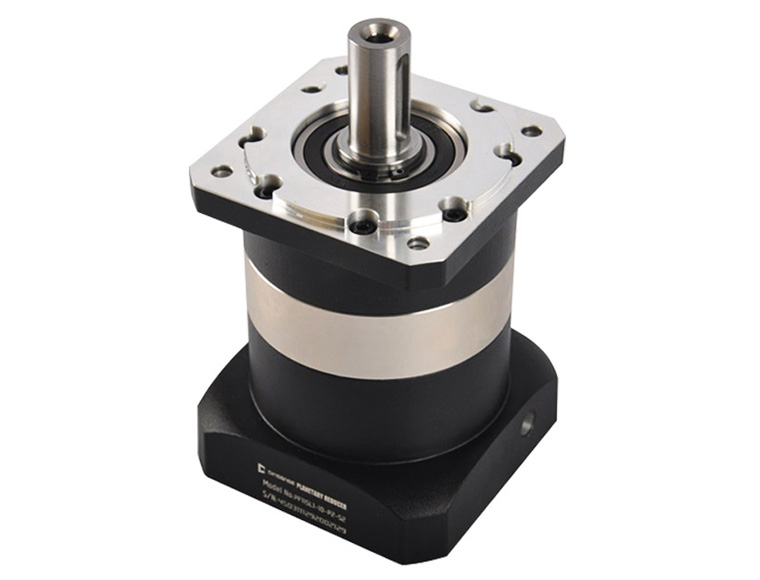

PF090

直齒PF系列

行星減速機之傳動結構為目前齒輪減速機效率最高之組合，其基本傳動結構為三個部分： 1、太陽齒輪 2、行星齒輪（組合于行星架） 3、內齒輪環。驅動源以直接連接的方式啟動太陽齒輪，太陽齒輪將組合于行星齒輪架上的行星齒輪帶動運轉。整組行星齒輪系統沿著外齒輪環自動運行轉動，行星架連接。出力軸輸出達到減速目的。更高減速比則需要由多組階段齒輪與行星齒輪倍增累

產品特性
技術參數
外形尺寸
安裝說明
資料下載
視頻展示

直齒PF系列

型號：042、60、80、90、115、142
比數：3、4、5、6、7、8、10……1000
背隙：一段：7-9 弧分；二段：9-12弧分
主要用于精度要求一般，精度在8-12弧分的傳動系統；
內齒圈鍍鎳，防氧化生銹，更美觀；
法蘭底座陽極氧化發黑處理，美觀、防生銹防腐蝕。

獨特多段減速比，高效率輸出扭力之行星齒輪式減速裝置是伺服馬達、步進密閉馬達等精傳動機構的最佳組合;專利內齒環設計，確保耐用與低噪音，密封式全油封設計確保潤滑油不漏;
低耗損精密直齒設計，傳動效率高;
適合NEMA馬達安裝標準規范，安裝最容易;
同級產品中體積最小，最短適合有限之設備空間;
內部組件采用經過熱處理之高強度合金鋼材,足以應付嚴峻的惡劣工作環境;
與斜齒系列行星齒輪減速機相比，直齒系列行星齒輪減速機更加經濟實用,此系列產品適用于無需極低齒隙的應用工況。
